Решение задачи 8.26 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Пространственная система сил → Равновесие произвольной системы сил)

Условие задачи

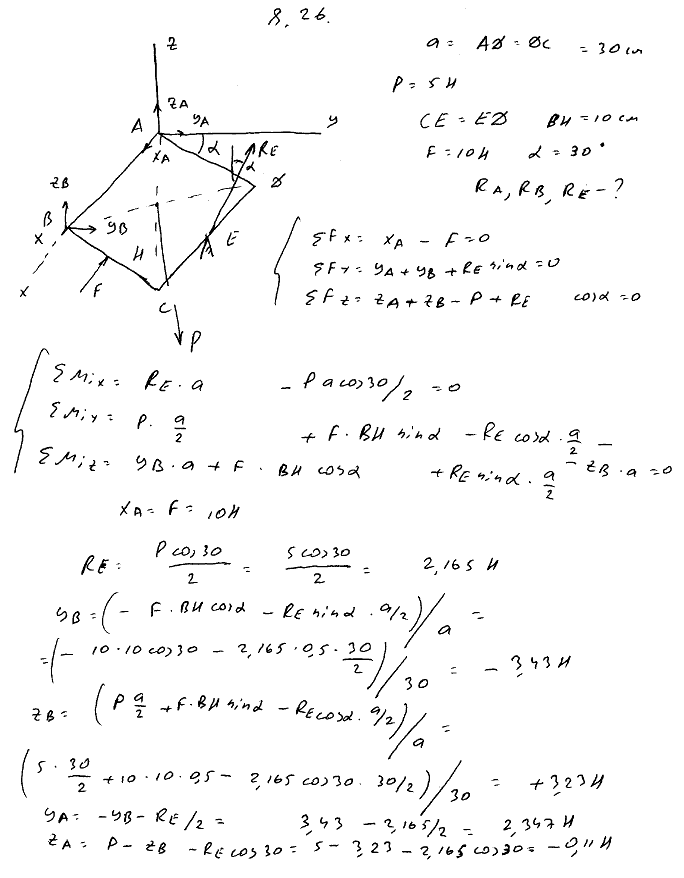

Квадратная однородная пластинка ABCD со стороной a=30 см и веса P=5 Н закреплена в точке A при помощи шарового шарнира, а в точке B при помощи цилиндрического шарнира. Сторона AB горизонтальна. В точке E пластинка опирается на острие. В точке H на пластинку действует сила F параллельно стороне AB. Найти реакции в точках A, B и E, если CE=ED, BH=10 см, F=10 Н и пластинка образует с горизонтальной плоскостью угол α=30°.
