Решение задачи 8.25 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Пространственная система сил → Равновесие произвольной системы сил)

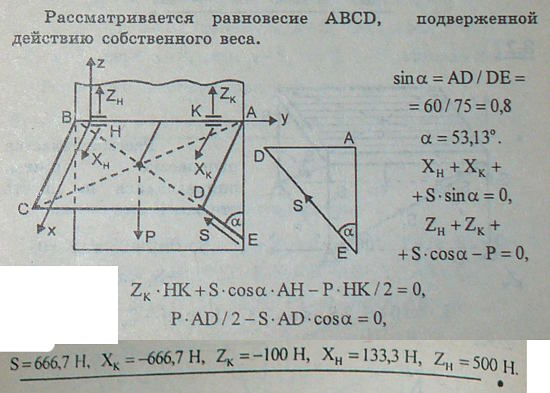

Условие задачи

Полка ABCD вагона, которая может вращаться вокруг оси AB, удерживается в горизонтальном положении стержнем ED, прикрепленным при помощи шарнира E к вертикальной стене BAE. Вес полки и лежащего на ней груза P равен 800 Н и приложен в точке пересечения диагоналей прямоугольника ABCD. Даны размеры: AB=150 см, AD=60 см, AK=BH=25 см. Длина стержня ED=75 см. Определить усилие S в стержне ED, пренебрегая его весом, и реакции петель K и H.
