Решение задачи 4.47 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Плоская система сил → Произвольная плоская система сил)

Условие задачи

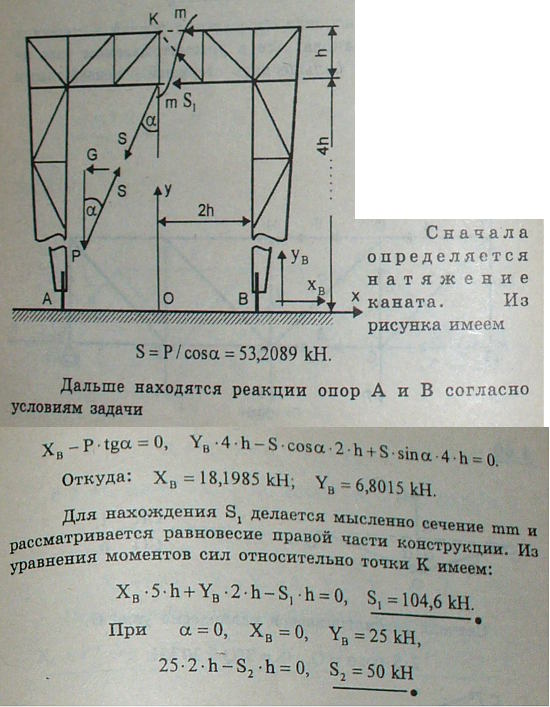

Для сборки моста устроен временный деревянный кран, перемещающийся по рельсам A и B на колесах. К среднему узлу C нижнего пояса DE крана прикреплен блок, служащий для поднятия тяжести с помощью цепи. Вес поднимаемого с подмостей груза P=50 кН, причем в момент отделения его от подмостей направление цепи составляет с вертикалью угол α=20°; во избежание колебаний груза он оттягивается горизонтальным канатом GH.

Предполагая, что горизонтальная составляющая натяжения цепи воспринимается одним правым рельсом B, определить усилие S₁ в горизонтальном стержне CF в момент отделения груза от подмостей и сравнить его с тем усилием S₂, которое получилось бы при угле α=0. Размеры указаны на рисунке.
