Условие задачи

В мостовой ферме, изображенной на рисунке, узлы C, D и E загружены одинаковой вертикальной нагрузкой P=100 кН. Наклонные стержни составляют углы 45° с горизонтом. Найти усилия в стержнях 1, 2, 3, 4, 5, 6, 7, 8 и 9, вызываемые данной нагрузкой.

<< задача 4.45 || задача 4.47 >>

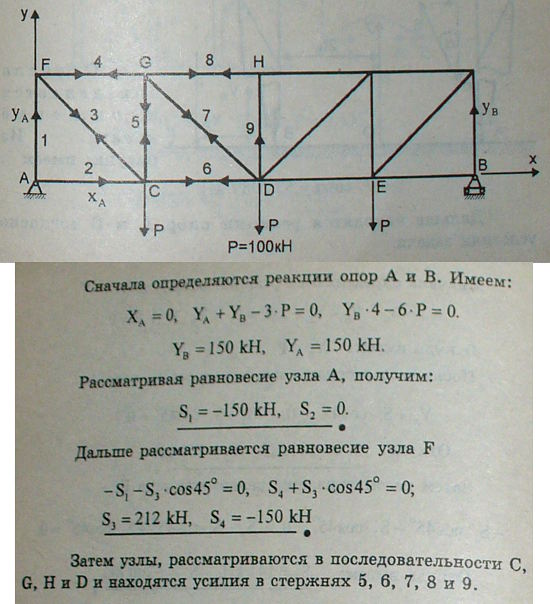

Решение задачи

Мещерский 4.46 - Произвольная плоская система сил
