Условие задачи

Колодочно-бандажный тормоз вагона трамвая состоит из трех тяг AB, BC и CD, соединенных шарнирами B и C. При действии горизонтальной силы F тормозные колодки K и L, соответственно прикрепленные к тягам AB и CD, прижимаются к колесу. Определить силы давления NK и NL колодок на колесо. Размеры указаны на рисунке. Вагон находится в покое.

<< задача 46.17 || задача 46.19 >>

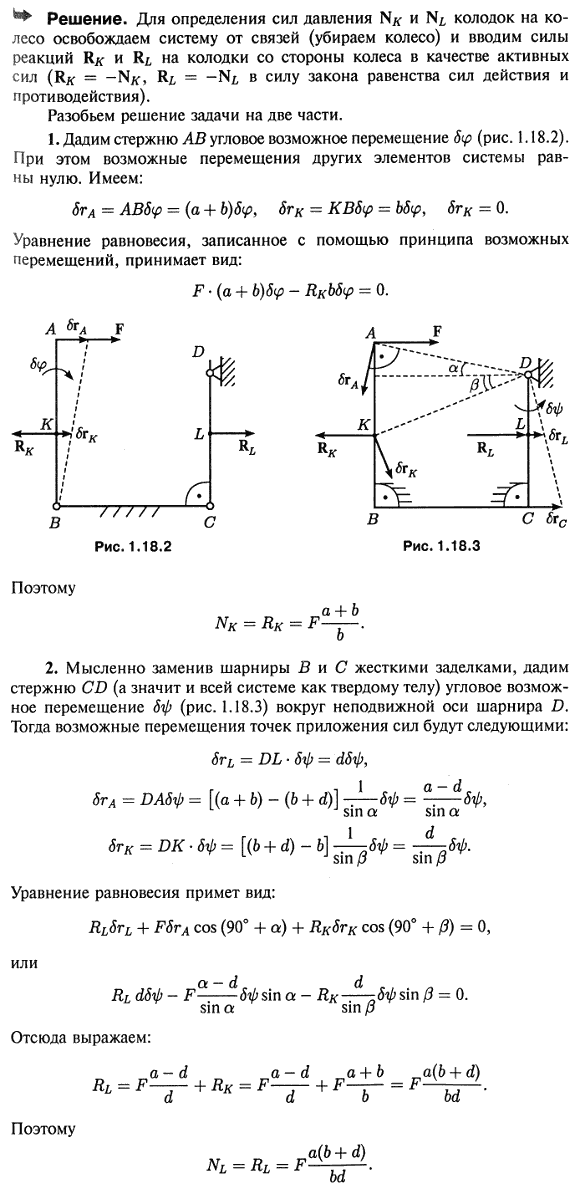

Решение задачи

Мещерский 46.18 - Принцип возможных перемещений
