Решение задачи 46.17 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Аналитическая механика → Принцип возможных перемещений)

Условие задачи

Кривошипно-ползунный механизм OAB связан в середине шатуна AB цилиндрическим шарниром C со стержнем CD. Стержни CD и DE соединены цилиндрическим шарниром D. Определить зависимость между модулями сил FA и FD, соответственно перпендикулярных стержням OA и DE, при равновесии механизма в положении, указанном на рисунке. Дано: ∠DCB=150°, ∠CDE=90°.

<< задача 46.16 || задача 46.18 >>

Решение задачи

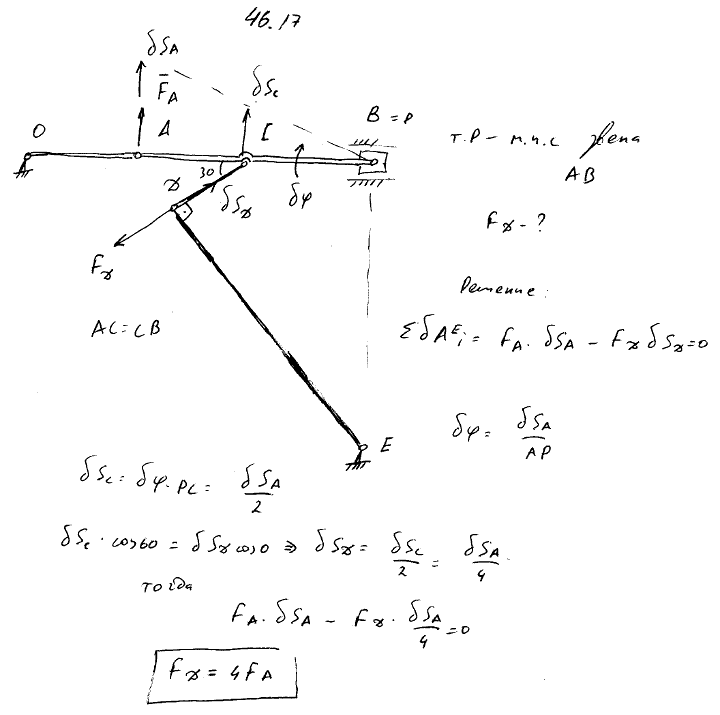

Мещерский 46.17 - Принцип возможных перемещений
