Решение задачи 36.4 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Динамика материальной системы → Теорема об изменении главного вектора количеств движения материальной системы. Приложение к сплошным средам)

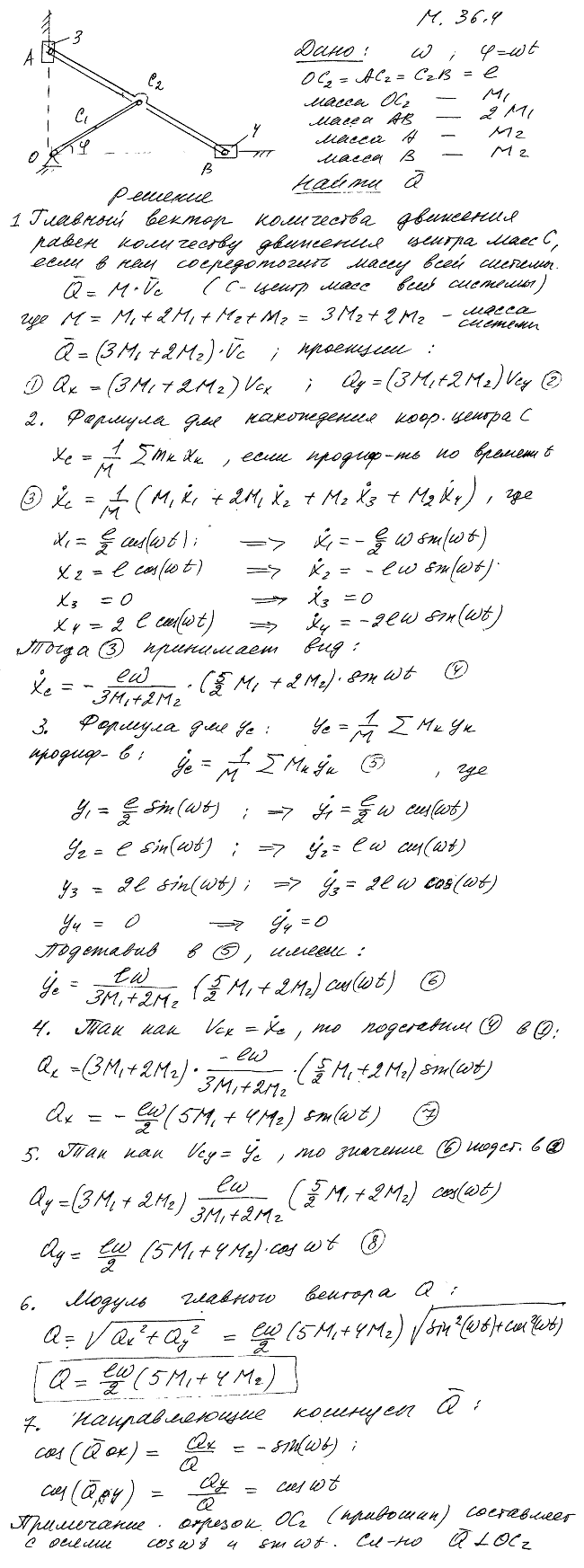

Условие задачи

Определить модуль и направление главного вектора количеств движения механизма эллипсографа, если масса кривошипа равна M₁, масса линейки AB эллипсографа равна 2M₁, масса каждой из муфт A и B равна M₂; даны размеры: OC=AC=CB=l. Центры масс кривошипа и линейки расположены в их серединах. Кривошип вращается с угловой скоростью ω.
