Решение задачи 2.30 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Плоская система сил → Силы, линии действия которых пересекаются в одной точке)

Условие задачи

Балка AB шарнирно закреплена на опоре A; у конца B она положена на катки. В середине балки, под углом 45° к ее оси, действует сила P=2 кН. Определить реакции опор для случаев а и б, взяв размеры с рисунков и пренебрегая весом балки.

<< задача 2.29 || задача 2.31 >>

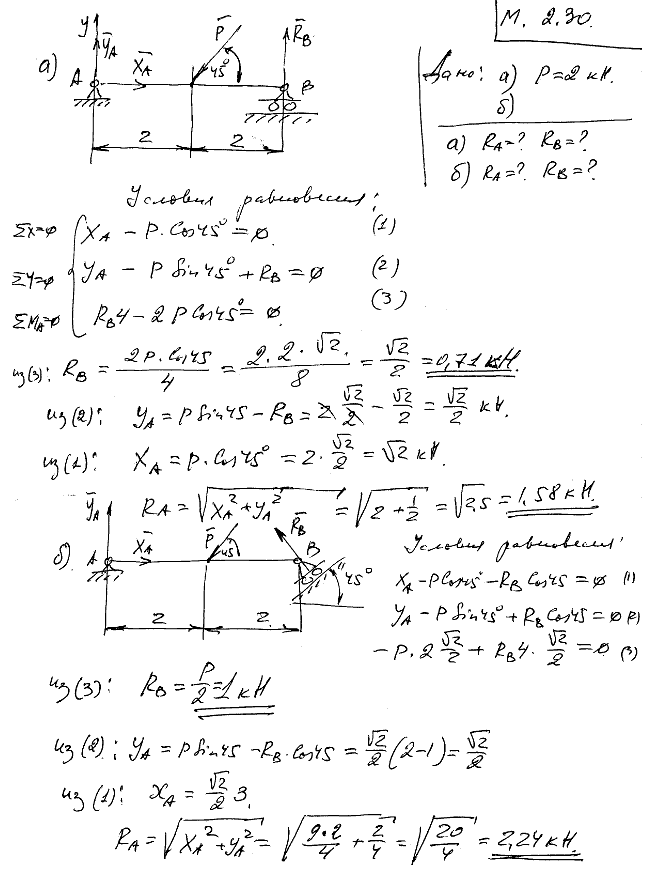

Решение задачи

Мещерский 2.30 - Силы, линии действия которых пересекаются в одной точке на плоскости
