Решение задачи 2.29 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Плоская система сил → Силы, линии действия которых пересекаются в одной точке)

Условие задачи

Балка AB поддерживается в горизонтальном положении стержнем CD; крепления в A, C и D шарнирные. Определить реакции опор A и D, если на конце балки действует вертикальная сила F=5 кН. Размеры указаны на рисунке. Весом пренебречь.

<< задача 2.28 || задача 2.30 >>

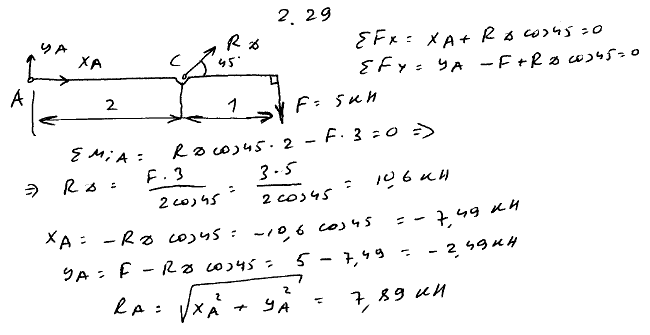

Решение задачи

Мещерский 2.29 - Силы, линии действия которых пересекаются в одной точке на плоскости
