Решение задачи 14.17 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Простейшие движения твердого тела → Преобразование простейших движений твердого тела)

Условие задачи

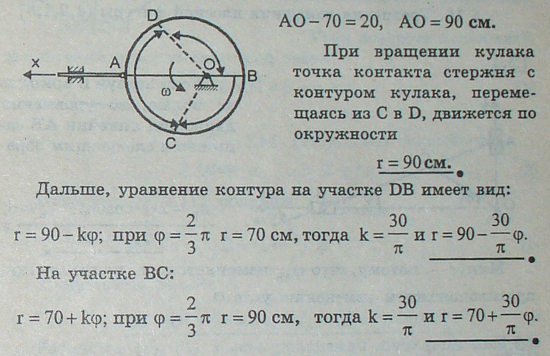

Написать уравнение контура кулака, у которого полный ход стержня h=20 см соответствовал бы одной трети оборота, причем перемещения стержня должны быть в это время пропорциональны углу поворота. В течение следующей трети оборота стержень должен оставаться неподвижным, и, наконец, на протяжении последней трети он должен совершать обратный ход при тех же условиях, что и на первой трети. Наименьшее расстояние конца стержня от центра кулака равно 70 см.
