Решение задачи 12.39 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Кинематика точки → Ускорение точки)

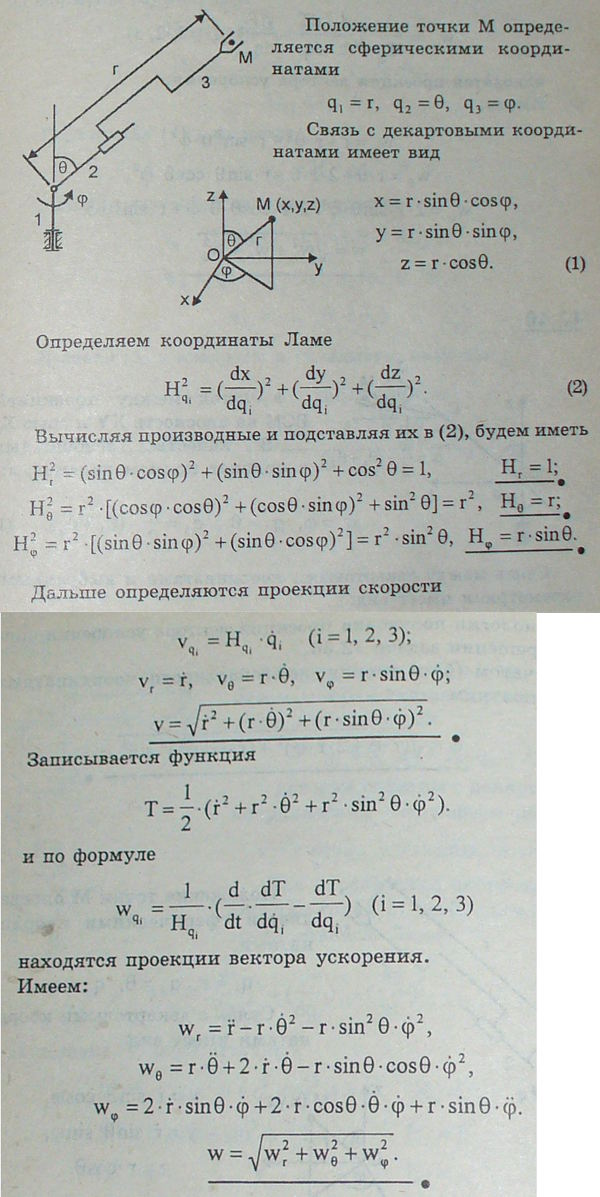

Условие задачи

Вертикальная колонна, несущая руку робота-манипулятора, может поворачиваться на угол φ. Рука со схватом поворачивается на угол ϑ и выдвигается на расстояние r. Найти скорость и ускорение центра схвата.
