Решение задачи 8.7 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Пространственная система сил → Равновесие произвольной системы сил)

Условие задачи

Крышка светового машинного люка удерживается в горизонтальном положении стойкой FG, упирающейся в крышку в точке F на расстоянии EF=1,5 м от оси крышки. Вес крышки P=180 Н; длина ее CD=2,3 м; ширина CE=0,75 м, а расстояния шарниров A и B от краев крышки AE=BC=0,15 м. Найти реакции шарниров A и B и усилие S в стойке FG.

<< задача 8.6 || задача 8.8 >>

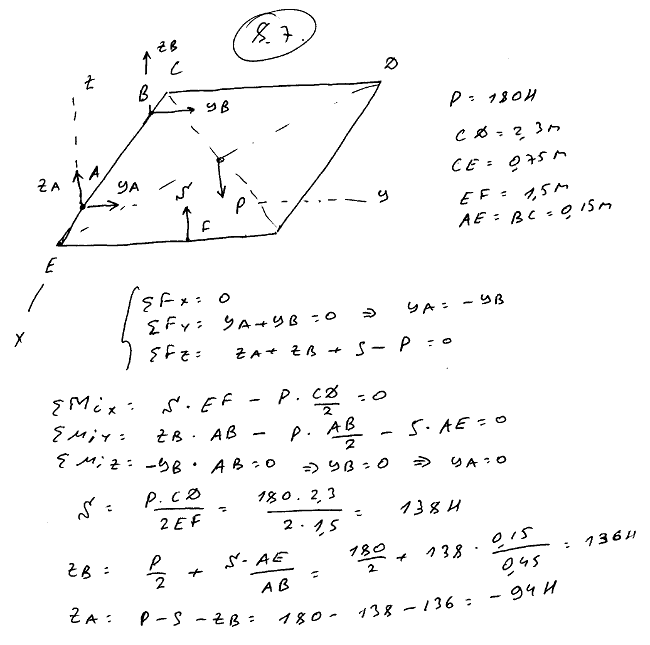

Решение задачи

Мещерский 8.7 - Равновесие произвольной системы сил
