Условие задачи

Подъемный кран установлен на трехколесной тележке ABC. Известны размеры крана: AD=DB=1 м, CD=1,5 м, CM=1 м, KL=4 м. Кран уравновешивается противовесом F. Вес крана с противовесом равен P=100 кН и приложен в точке G, лежащей в плоскости LMNF на расстоянии GH=0,5 м от оси крана MN; поднимаемый груз Q весит 30 кН. Найти давление колес на рельсы для такого положения крана, когда плоскость его LMN параллельна AB.

<< задача 8.4 || задача 8.6 >>

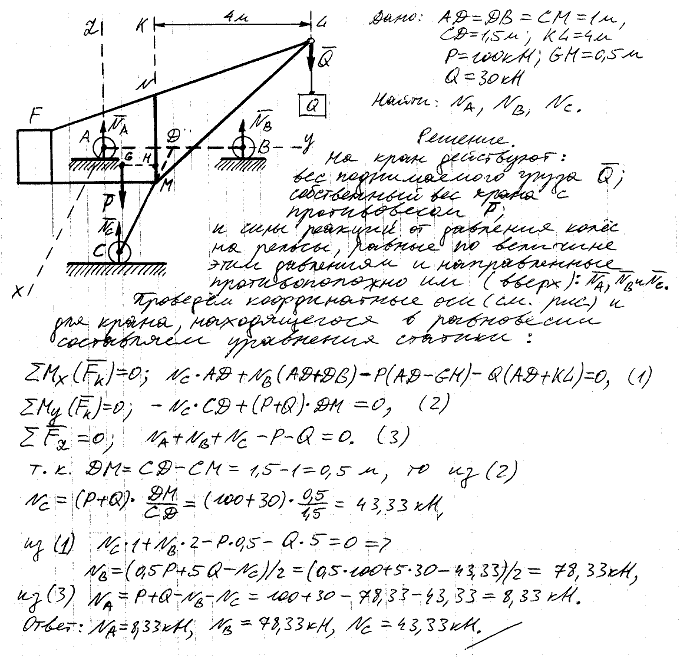

Решение задачи

Мещерский 8.5 - Равновесие произвольной системы сил
