Условие задачи

Тренога ABDE, имеющая форму правильной пирамиды, укреплена шарнирно на двух консольных балках. Через блок, укрепленный в вершине E треноги, перекинут трос, равномерно поднимающий с помощью лебедки груз веса P. От блока к лебедке трос тянется параллельно консоли. Определить реакции заделки первой консоли, пренебрегая ее весом и весом треноги. Высота треноги равна l/2.

<< задача 8.41 || задача 8.43 >>

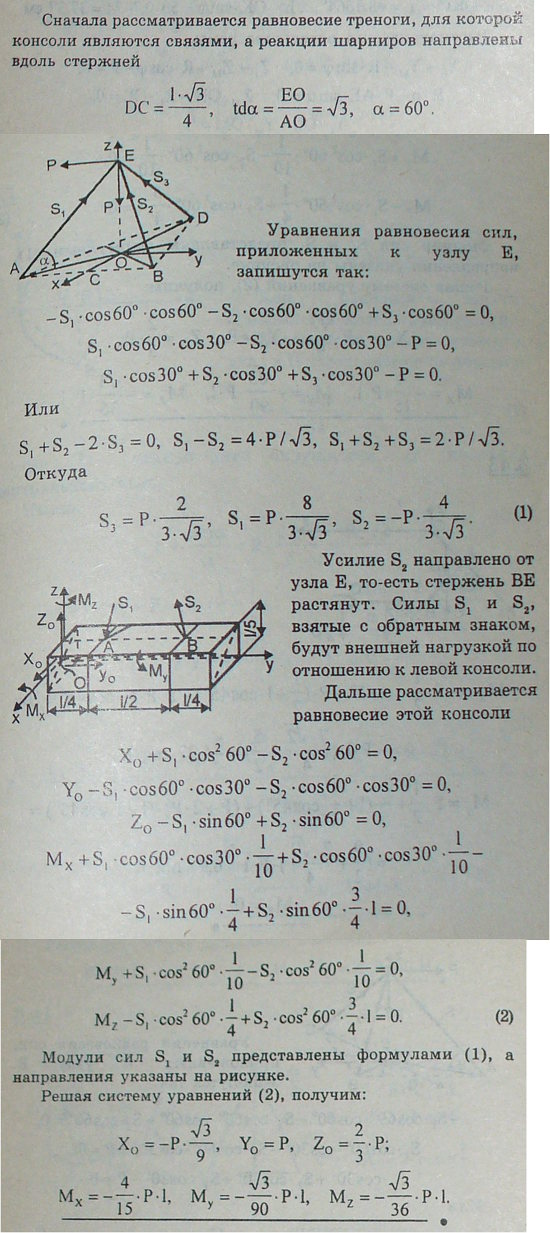

Решение задачи

Мещерский 8.42 - Равновесие произвольной системы сил
