Решение задачи 8.32 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Пространственная система сил → Равновесие произвольной системы сил)

Условие задачи

Ветряной двигатель с горизонтальной осью AC имеет четыре симметрично расположенных крыла, плоскости которых составляют с вертикальной плоскостью, перпендикулярной оси AC, равные углы 30°. На расстоянии 2 м от оси к каждому крылу приложена нормально к его плоскости равнодействующая сил давления ветра, равная 1,2 кН (крыло D в проекции на плоскость xy изображено отдельно). Ось двигателя опирается в точке A на подшипник, в точке C — на подпятник и удерживается в покое вертикальным давлением P на зубец колеса B, производимым не показанной на рисунке шестерней. Радиус колеса B равен 1,2 м; расстояния: BC=0,5 м, AB=1 м, AF=0,5 м. Определить давление P и реакции опор.

<< задача 8.31 || задача 8.33 >>

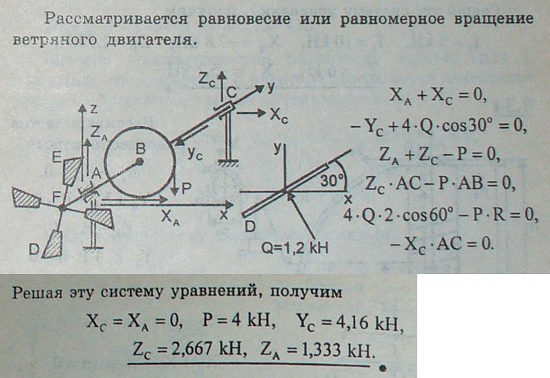

Решение задачи

Мещерский 8.32 - Равновесие произвольной системы сил
