Решение задачи 8.24 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Пространственная система сил → Равновесие произвольной системы сил)

Условие задачи

Однородная прямоугольная рама веса 200 Н прикреплена к стене при помощи шарового шарнира A и петли B и удерживается в горизонтальном положении веревкой CE, привязанной в точке C рамы и к гвоздю E, вбитому в стену на одной вертикали с A, причем ∠ECA=∠BAC=30°. Определить натяжение веревки и опорные реакции.

<< задача 8.23 || задача 8.25 >>

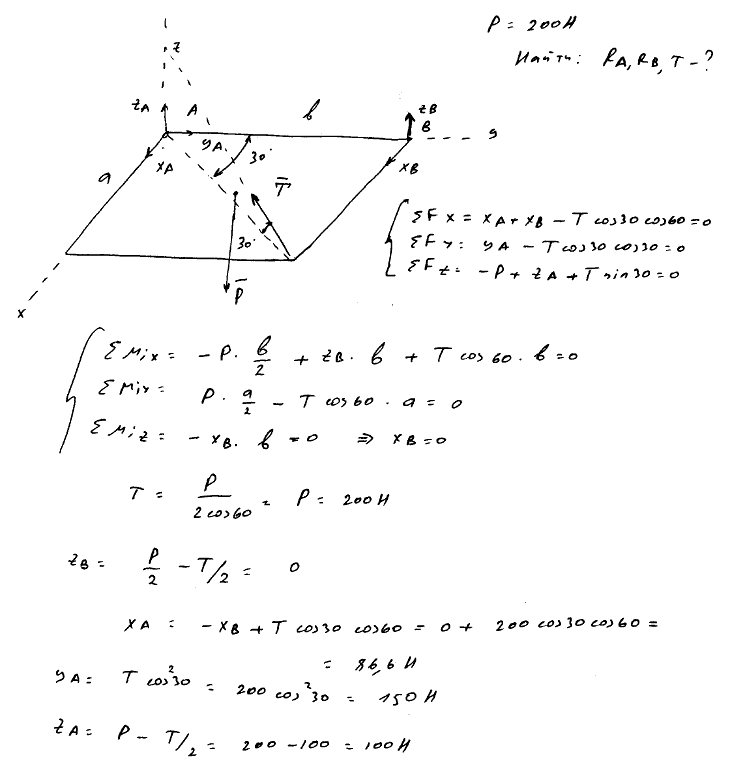

Решение задачи

Мещерский 8.24 - Равновесие произвольной системы сил
