Решение задачи 8.15 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Пространственная система сил → Равновесие произвольной системы сил)

Условие задачи

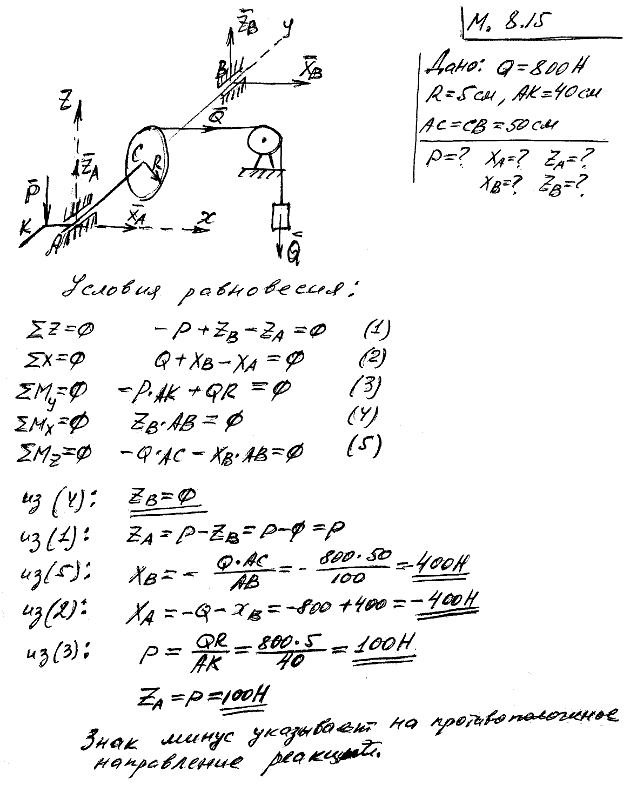

Рабочий удерживает груз Q=800 Н с помощью ворота, схематически изображенного на рисунке; радиус барабана R=5 см; длина рукоятки AK=40 см, AC=CB=50 см. Определить давление P на рукоятку и давления оси ворота на опоры A и B при том положении ворота, когда рукоятка AK горизонтальна; сила P вертикальна.
