Решение задачи 6.10 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Пространственная система сил → Силы, линии действия которых пересекаются в одной точке)

Условие задачи

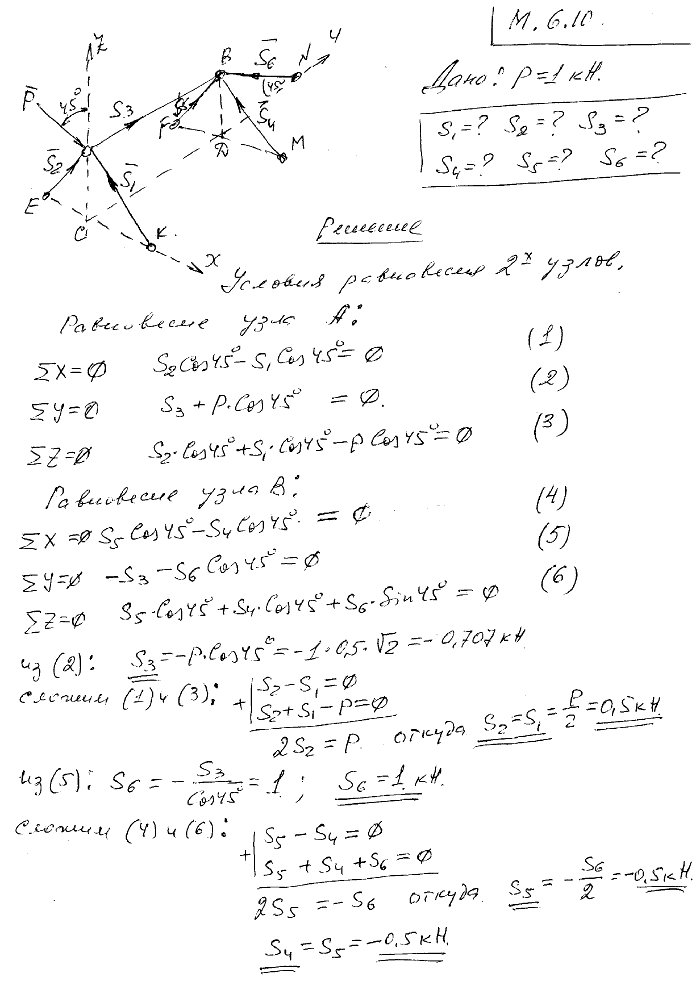

На рисунке изображена пространственная ферма, составленная из шести стержней 1, 2, 3, 4, 5, 6. Сила P действует на узел A в плоскости прямоугольника ABCD; при этом ее линия действия составляет с вертикалью CA угол 45°. ΔEAK=ΔFBM. Углы равнобедренных треугольников EAK, FBM и NDB при вершинах A, B и D прямые. Определить усилия в стержнях, если P=1 кН.
