Решение задачи 5.37 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Плоская система сил → Силы трения)

Условие задачи

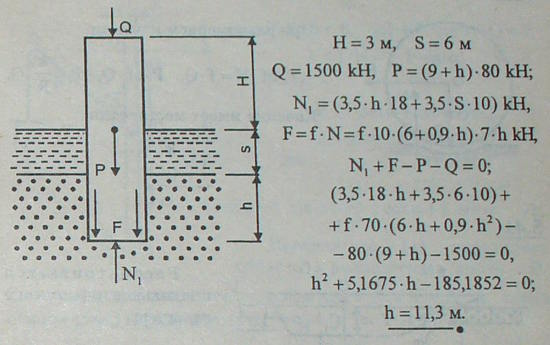

Глубина заложения опор железнодорожного моста, перекинутого через реку, рассчитана в том предположении, что вес опоры с приходящимся на нее грузом уравновешивается давлением грунта на дно опоры и боковым трением, причем грунт — мелкозернистый песок, насыщенный водой, принимается за жидкое тело. Вычислить глубину h заложения этих опор, если нагрузка на опору 1500 кН, вес опоры на 1 м ее высоты 80 кН, высота опоры над дном реки 9 м, высота воды над дном 6 м, площадь основания опоры 3,5 м², боковая поверхность опоры на 1 м высоты 7 м², вес 1 м³ песка, насыщенного водой, равен 18 кН, вес 1 м³ воды равен 10 кН и коэффициент трения о песок стального футляра, в котором заключена каменная опора, 0,18.

При расчете трения принимаем во внимание, что среднее боковое давление на 1 м² равно 10(6+0,9h) кН.
