Решение задачи 5.34 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Плоская система сил → Силы трения)

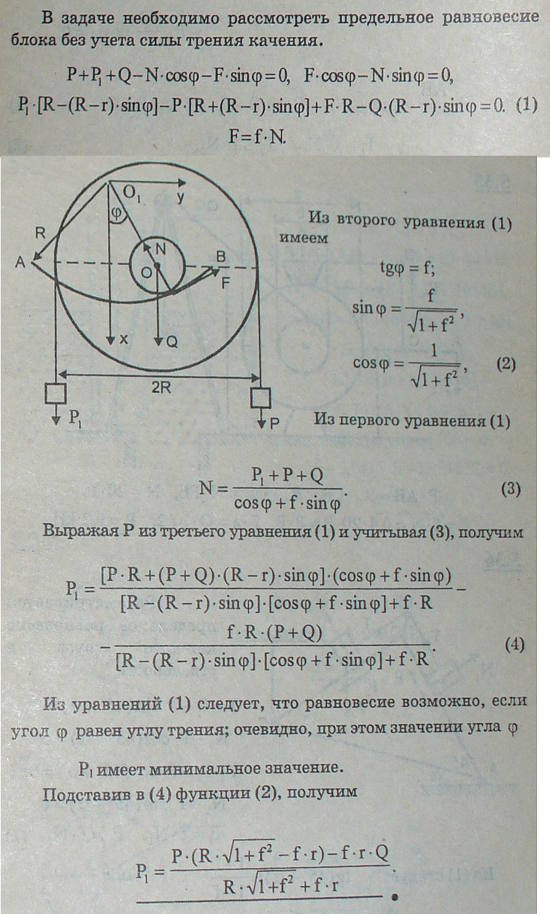

Условие задачи

Блок радиуса R снабжен двумя шипами радиуса r, симметрично расположенными относительно его средней плоскости. Шипы опираются на две цилиндрические поверхности AB с горизонтальными образующими. На блок намотан трос, к которому подвешены грузы P и P₁, причем P>P₁. Определить наименьшую величину груза P₁, при которой блок будет находиться в равновесии, предполагая, что коэффициент трения шипов о цилиндрические поверхности AB равен f, а вес блока с шипами Q.

Указанное на рисунке положение системы не может быть положением равновесия; последнее требуется предварительно найти.
