Решение задачи 54.35 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Устойчивость равновесия системы, теория колебаний, устойчивость движения → Малые колебания системы с одной степенью свободы)

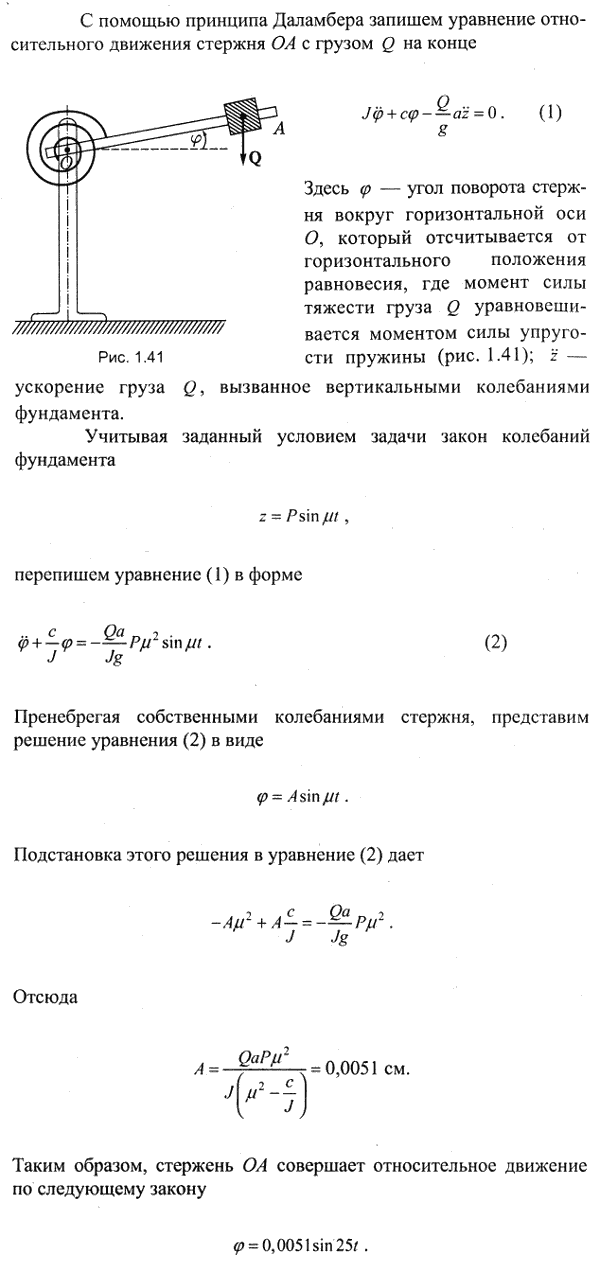

Условие задачи

В вибрографе, употребляемом для записи вертикальных колебаний, стержень OA, соединенный с пишущим пером прибора, может вращаться вокруг горизонтальной оси O. Стержень OA на конце A несет груз Q и удерживается в горизонтальном положении равновесия спиральной пружиной. Определить относительное движение стержня OA, если виброграф укреплен на фундаменте, совершающем вертикальные колебания по закону z=0,2 sin 25t см. Жесткость при кручении пружины c=1 Н*см, момент инерции стержня OA с грузом Q относительно O равен J=4 кг*см², Qa=100 Н*см. Собственными колебаниями стержня пренебречь.
