Условие задачи

Однородная плита AB веса P=100 Н свободно опирается в точке A и удерживается под углом 45° к горизонту двумя стержнями BC и BD. BCD — равносторонний треугольник. Точки C и D лежат на вертикальной прямой CD. Пренебрегая весом стержней и считая крепления в точках B, C и D шарнирными, определить реакцию опоры A и усилия в стержнях.

<< задача 4.8 || задача 4.10 >>

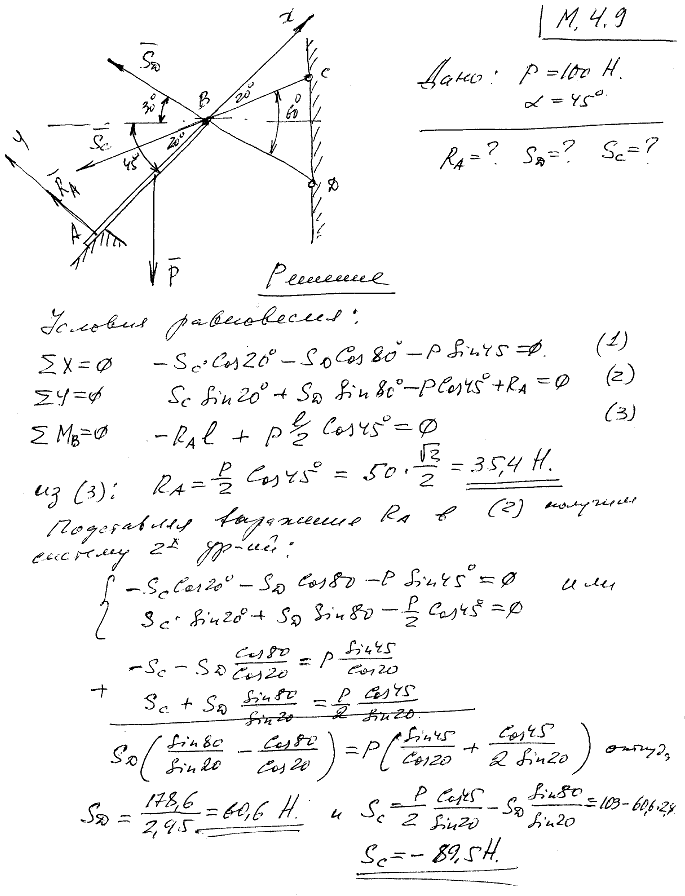

Решение задачи

Мещерский 4.9 - Произвольная плоская система сил
