Решение задачи 4.72 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Плоская система сил → Произвольная плоская система сил)

Условие задачи

Определить опорные реакции и усилия в стержнях сооружения, изображенного вместе с приложенными к нему силами на рисунке. Стержни 3 и 4 не соединены шарниром в точке их пересечения.

<< задача 4.71 || задача 4.73 >>

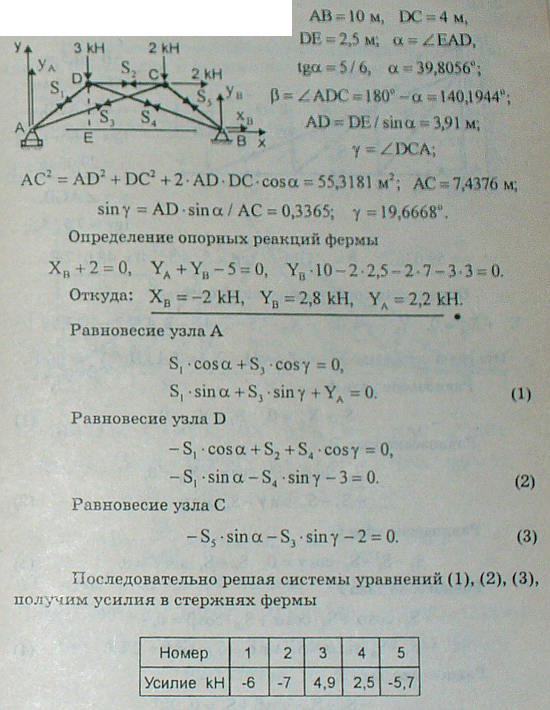

Решение задачи

Мещерский 4.72 - Произвольная плоская система сил
