Решение задачи 4.69 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Плоская система сил → Произвольная плоская система сил)

Условие задачи

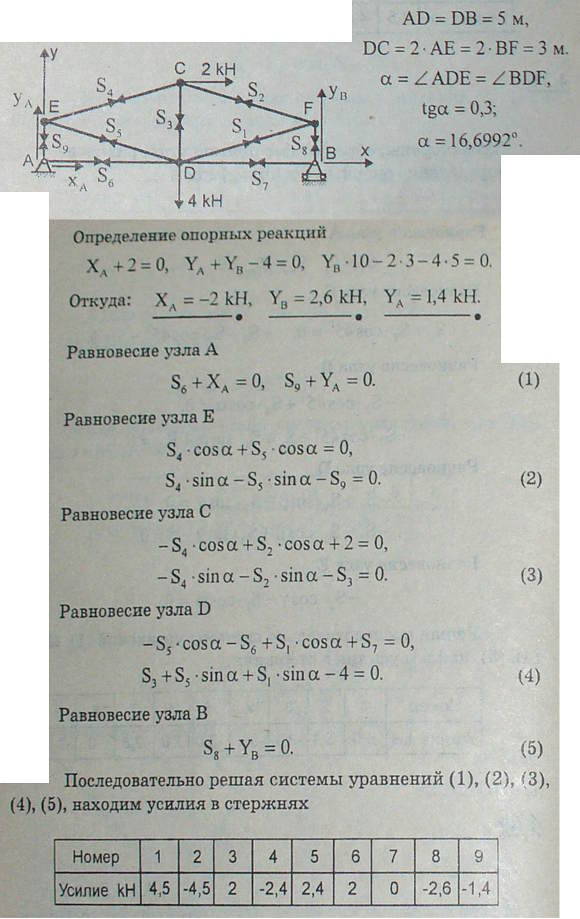

Определить опорные реакции и усилия в стержнях сооружения, изображенного вместе с действующими на него силами на рисунке.

Как в этой, так и в следующих задачах ось Ox направлена по горизонтальной прямой AB вправо, а ось Oy — по вертикали вверх.
