Решение задачи 4.56 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Плоская система сил → Произвольная плоская система сил)

Условие задачи

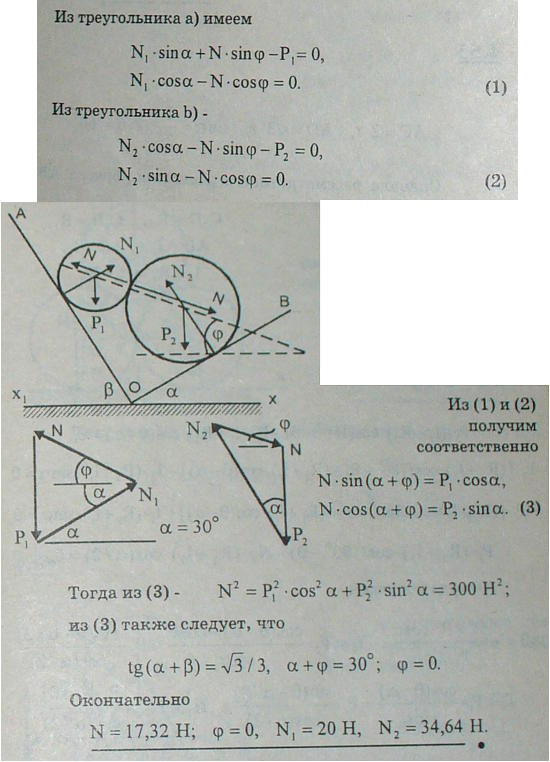

Между двумя гладкими наклонными плоскостями OA и OB положены два гладких соприкасающихся однородных цилиндра: цилиндр с центром C₁ веса P₁=10 Н и цилиндр с центром C₂ веса P₂=30 Н. Определить угол φ, составляемый прямой C₁C₂ с горизонтальной осью xOx₁, давления N₁ и N₂ цилиндров на плоскости, а также силу N взаимного давления цилиндров, если угол AOx₁=60°, а угол BOx=30°.
