Решение задачи 4.52 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Плоская система сил → Произвольная плоская система сил)

Условие задачи

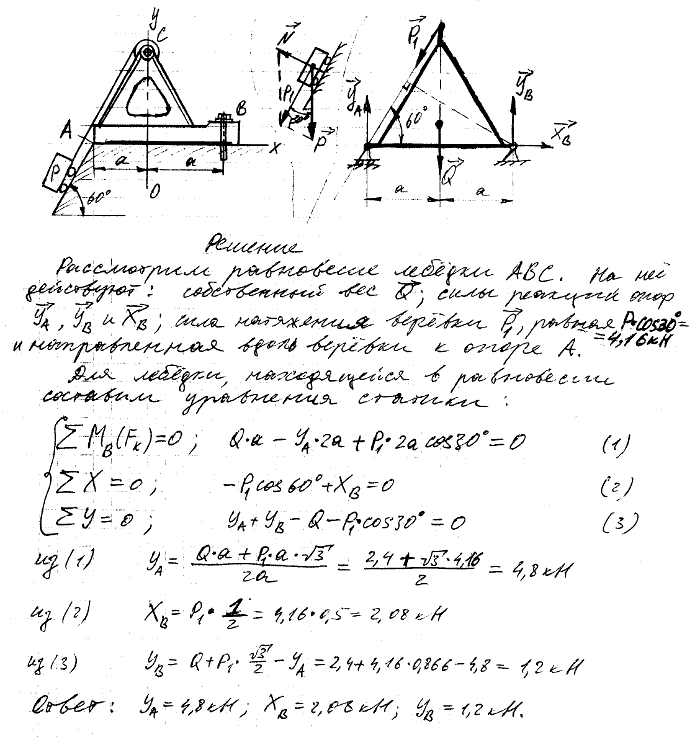

Груз P веса 4,8 кН удерживается на гладкой наклонной плоскости посредством веревки, параллельной плоскости и намотанной на неподвижный вал лебедки ABC. Угол наклона плоскости к горизонту 60°. Вес лебедки Q=2,4 кН, ее центр тяжести находится на прямой CO; лебедка опирается в точке A на гладкий пол, а в точке B прикреплена к полу болтом. Найти опорные реакции, пренебрегая расстоянием веревки от плоскости.
