Решение задачи 4.5 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Плоская система сил → Произвольная плоская система сил)

Условие задачи

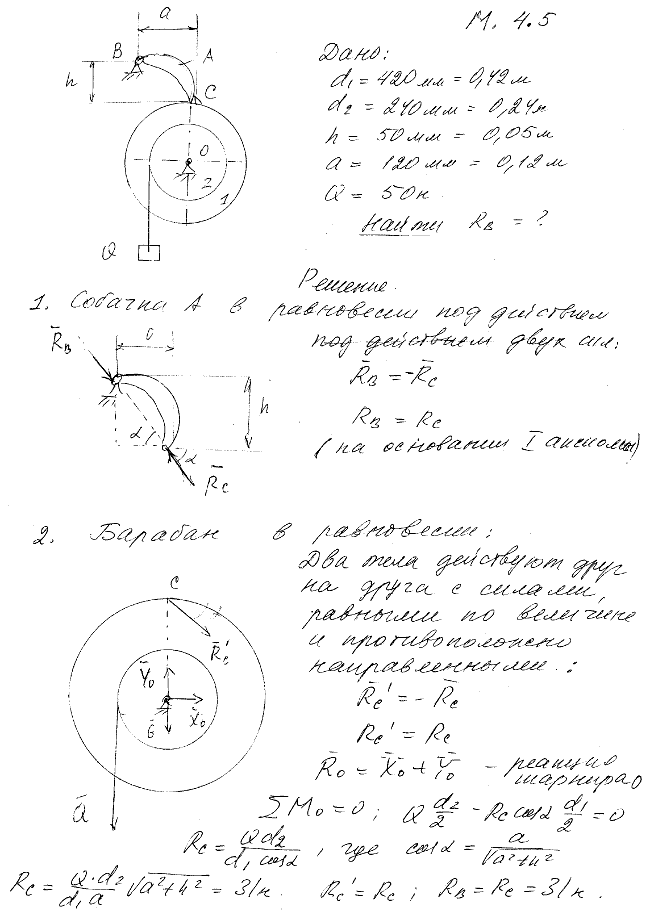

Лебедка снабжена храповым колесом диаметра d₁ с собачкой A. На барабан диаметра d₂, неподвижно скрепленный с колесом, намотан трос, поддерживающий груз Q. Определить давление R на ось B собачки, если дано: Q=50 Н, d₁=420 мм, d₂=240 мм, h=50 мм, a=120 мм. Весом собачки пренебречь.
