Решение задачи 4.44 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Плоская система сил → Произвольная плоская система сил)

Условие задачи

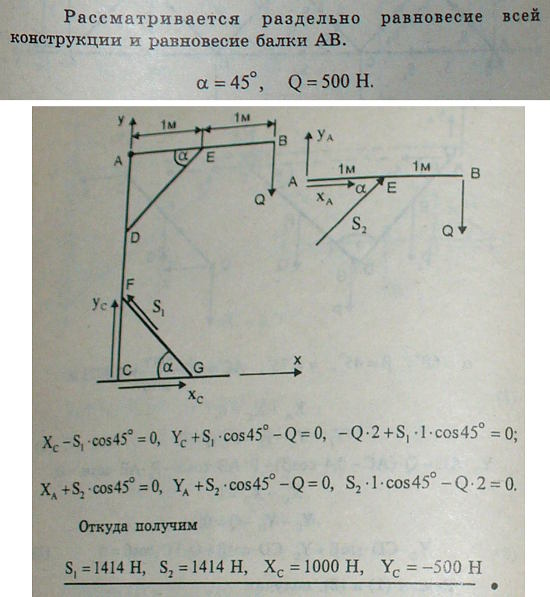

Горизонтальная балка AB длины 2 м, прикрепленная к вертикальному столбу AC в точке A и подпертая подкосом DE, несет на конце груз Q веса 500 Н; столб AC укреплен подкосом FG, причем AE=CG=1 м; подкосы DE и FG наклонены под углом 45° к горизонту. Найти усилия S_E и S_F в подкосах DE и FG и реакцию грунта в точке C, предполагая, что крепления шарнирные, и пренебрегая весом балки, столба и подкосов.
