Решение задачи 4.32 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Плоская система сил → Произвольная плоская система сил)

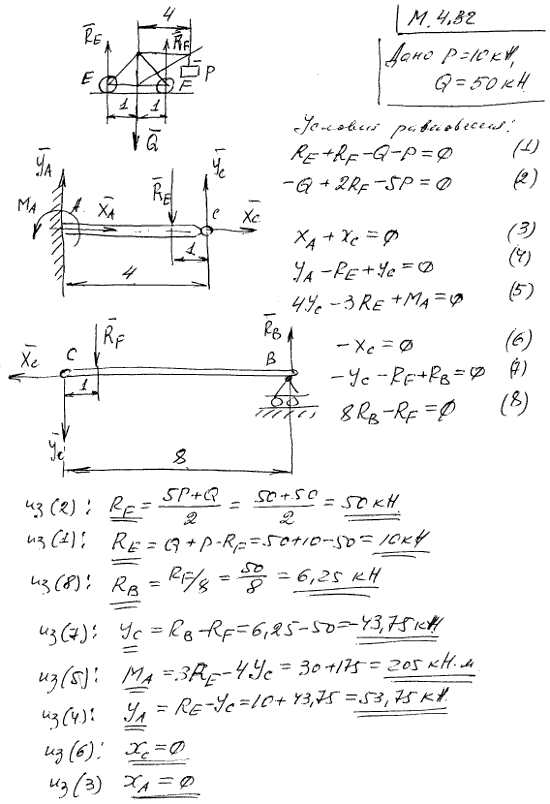

Условие задачи

Горизонтальная разрезная балка ACB у конца A заделана в стену, у конца B опирается на подвижную опору; в точке C — шарнир. Балка загружена краном, несущим груз P веса 10 кН; вылет KL=4 м, вес крана Q=50 кН, центр тяжести крана лежит на вертикали CD. Размеры указаны на рисунке. Определить, пренебрегая весом балки, опорные реакции в точках A и B для такого положения крана, когда он находится в одной вертикальной плоскости с балкой AB.
