Условие задачи

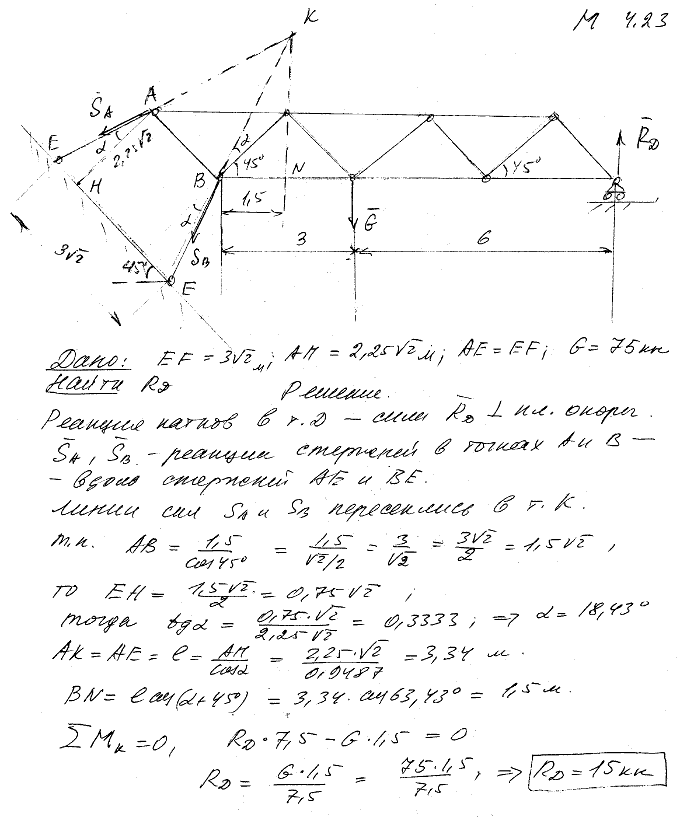

Ферма ABCD в точке D опирается на катки, а в точках A и B поддерживается наклонными стержнями AE и BF, шарнирно укрепленными в точках E и F. Раскосы фермы и прямая EF наклонены к горизонту под углом 45°; длина панели BC=3 м; стержни AE и BF одинаковой длины; расстояние EF=3√2 м; AH=2,25√2 м. Вес фермы и нагрузки равен 75 кН и направлен по прямой CG. Найти реакцию катков R_D.
