Решение задачи 4.2 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Плоская система сил → Произвольная плоская система сил)

Условие задачи

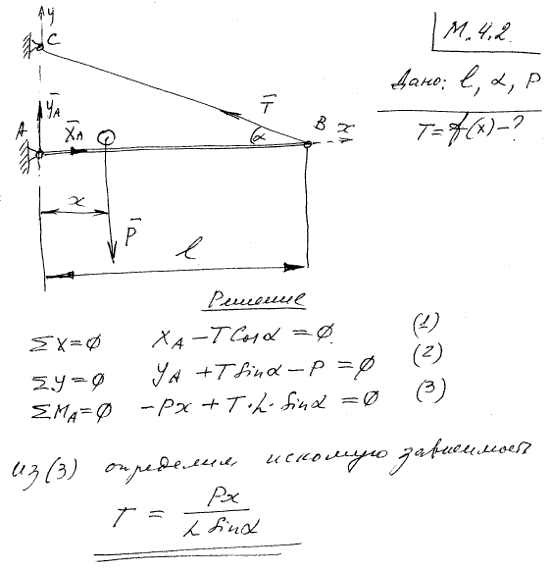

Горизонтальная балка крана, длина которой равна l, у одного конца укреплена шарнирно, а у другого конца B подвешена к стене посредством тяги BC, угол наклона которой к горизонту равен α. По балке может перемещаться груз P, положение которого определяется переменным расстоянием x до шарнира A. Определить натяжение T тяги BC в зависимости от положения груза. Весом балки пренебречь.
