Решение задачи 4.19 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Плоская система сил → Произвольная плоская система сил)

Условие задачи

Кран для подъема тяжестей состоит из балки AB, нижний конец которой соединен со стеной шарниром A, а верхний удерживается горизонтальным тросом BC. Определить натяжение T троса BC и давление на опору A, если известно, что вес груза P=2 кН, вес балки AB равен 1 кН и приложен в середине балки, а угол α=45°.

<< задача 4.18 || задача 4.20 >>

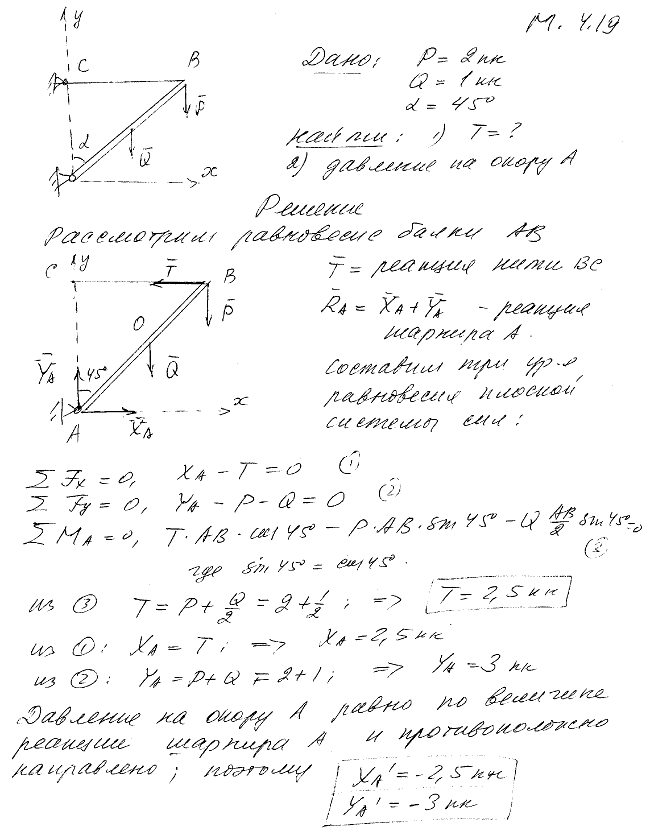

Решение задачи

Мещерский 4.19 - Произвольная плоская система сил
