Решение задачи 46.4 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Аналитическая механика → Принцип возможных перемещений)

Условие задачи

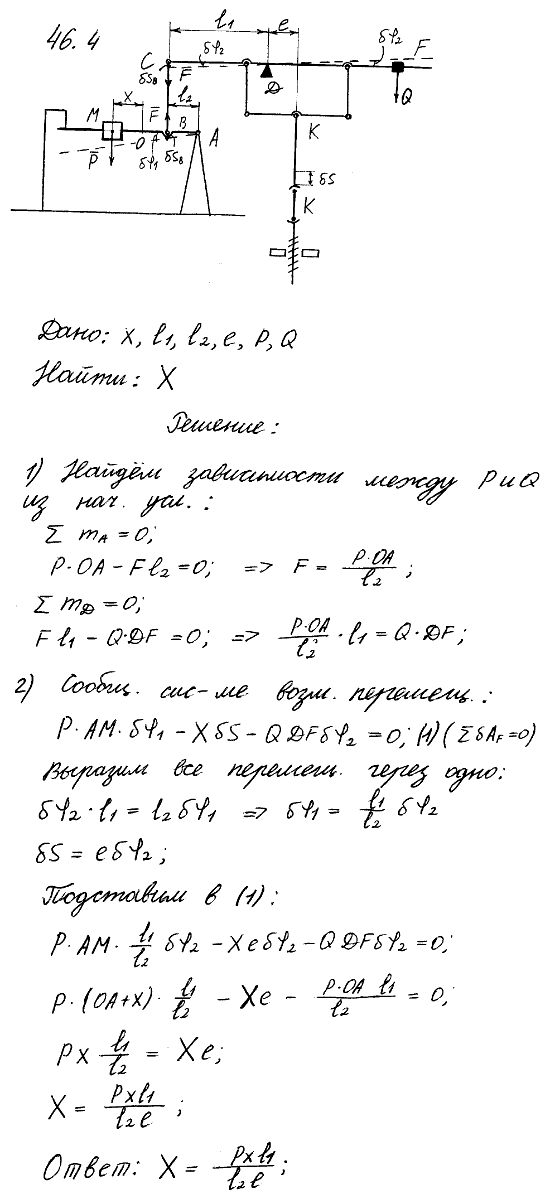

Рисунок представляет схему машины для испытания образцов на растяжение. Определить зависимость между усилием X в образце K и расстоянием x от груза P массы M до его нулевого положения O, если при помощи груза Q машина уравновешена так, что при нулевом положении груза P и при отсутствии усилия в K все рычаги горизонтальны. Даны расстояния l₁, l₂ и e.
