Решение задачи 46.32 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Аналитическая механика → Принцип возможных перемещений)

Условие задачи

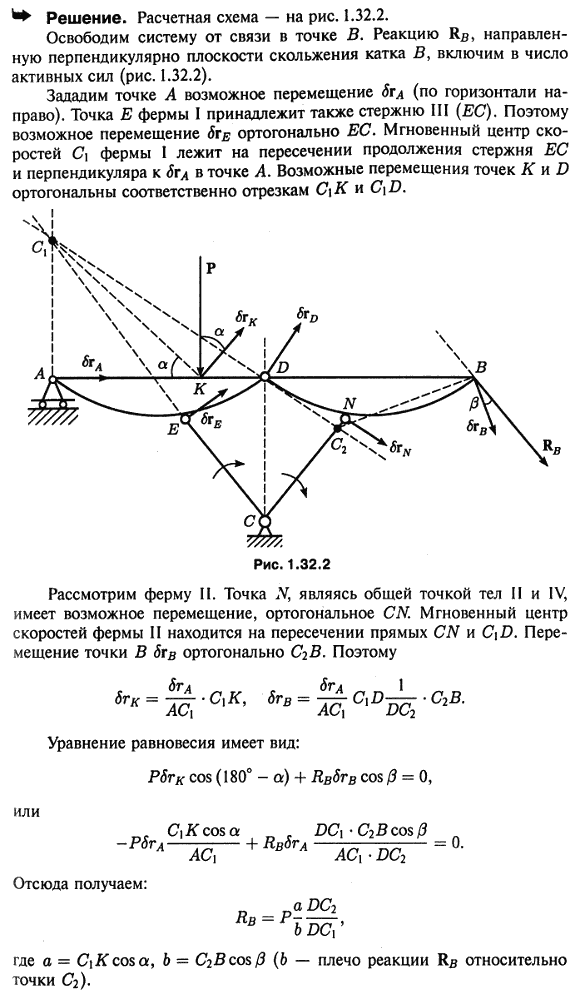

Две фермы I и II, соединенные шарниром D, прикреплены стержнями III и IV с помощью шарнира C к земле; в точках A и B они имеют опоры на катках. Ферма I нагружена вертикальной силой P на расстоянии a от опоры A. Найти реакцию катка B.

Указание. Предварительно определить положение мгновенных центров скоростей C₁ и C₂ ферм I и II.
