Решение задачи 46.30 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Аналитическая механика → Принцип возможных перемещений)

Условие задачи

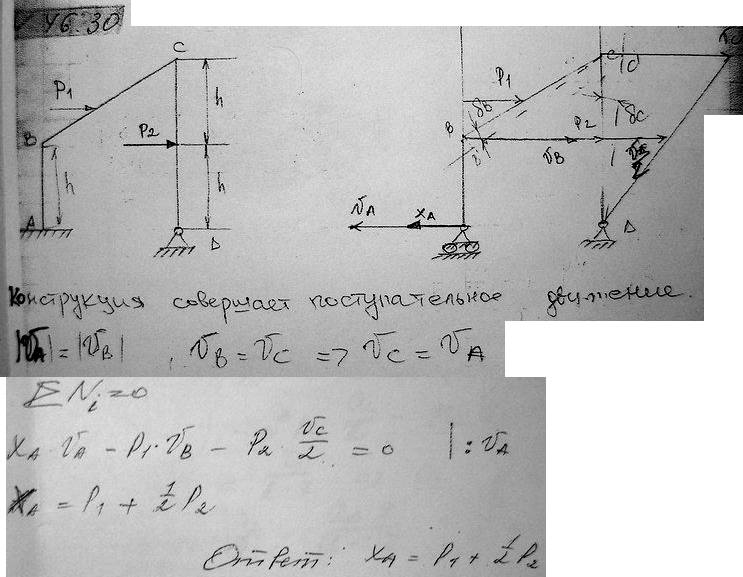

Две балки BC и CD шарнирно соединены в C, цилиндрическим шарниром B прикреплены к вертикальной стойке AB, защемленной в сечении A, а цилиндрическим шарниром D соединены с полом. К балкам приложены горизонтальные силы P₁ и P₂. Определить горизонтальную составляющую реакции в сечении A. Размеры указаны на рисунке.
