Решение задачи 46.27 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Аналитическая механика → Принцип возможных перемещений)

Условие задачи

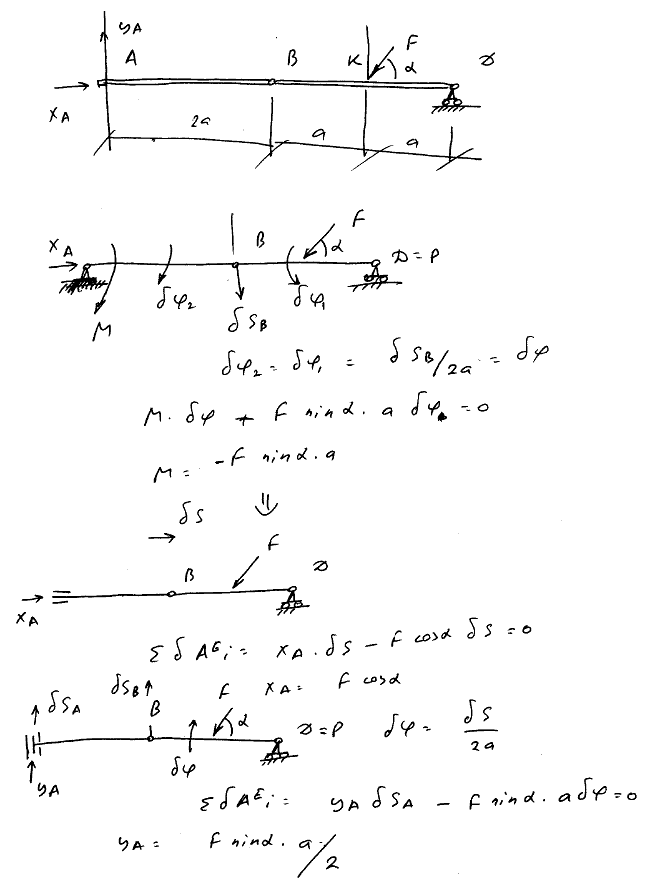

Две горизонтальные балки AB и BD соединены цилиндрическим шарниром B. Опора D стоит на катках, а сечение A защемлено в стенке. К балке BD в точке K приложена сосредоточенная сила F, образующая угол α с горизонтом. Размеры указаны на рисунке. Определить составляющие реакции в защемленном сечении A и реактивный момент m_p пары, возникающей в этом сечении. Массой балок пренебречь.
