Решение задачи 46.24 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Аналитическая механика → Принцип возможных перемещений)

Условие задачи

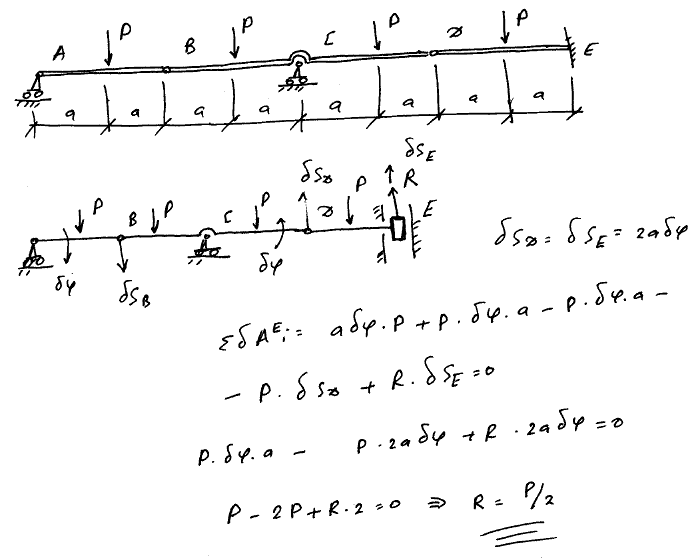

Составная балка AE, лежащая на двух опорах A и C, состоит из трех балок AB, BD и DE, шарнирно соединенных в B и D. Балка DE в сечении E защемлена в стене. Определить вертикальную составляющую реакции в сечении E. К балкам приложены четыре равные вертикальные силы P. Размеры указаны на рисунке.
