Решение задачи 46.22 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Аналитическая механика → Принцип возможных перемещений)

Условие задачи

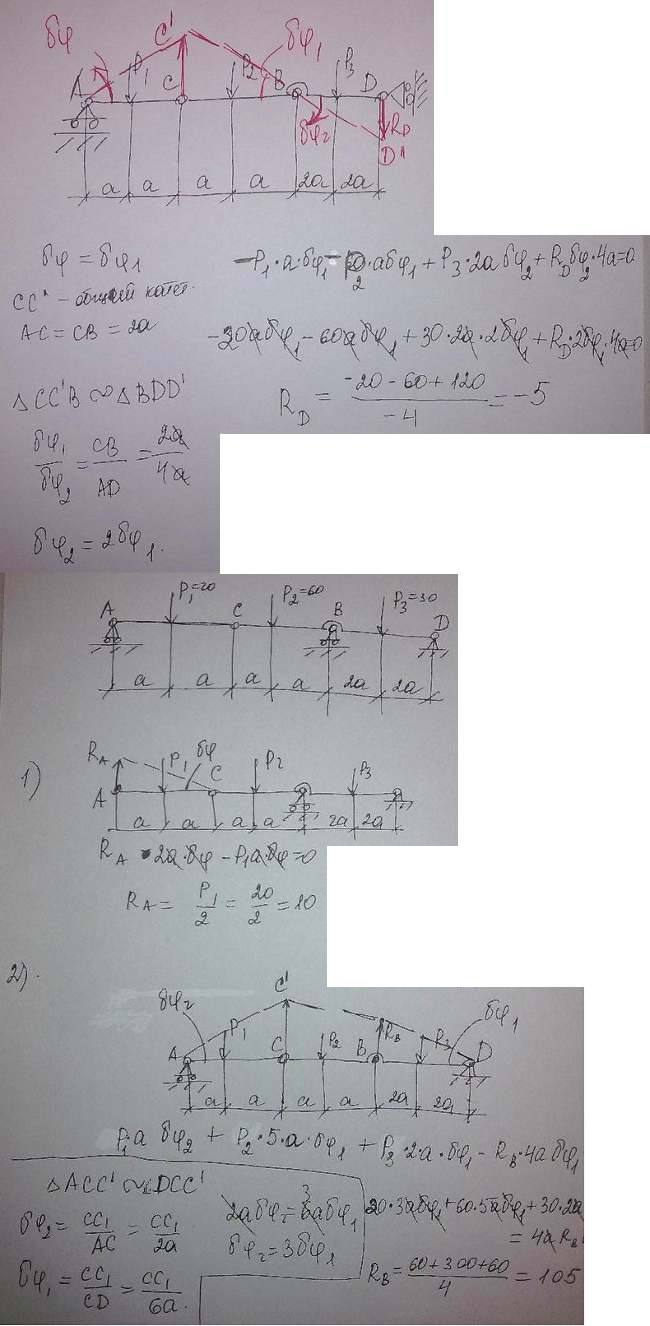

Составная балка AD, лежащая на трех опорах, состоит из двух балок, шарнирно соединенных в точке C. На балку действуют вертикально силы, равные 20 кН, 60 кН, 30 кН. Размеры указаны на рисунке. Определить реакции опор A, B и D.
