Решение задачи 46.2 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Аналитическая механика → Принцип возможных перемещений)

Условие задачи

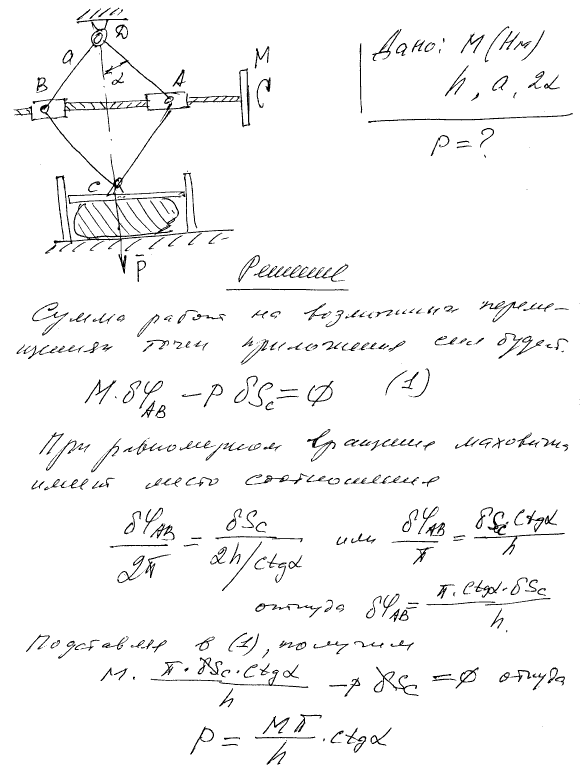

На маховичок коленчатого пресса действует вращающий момент M; ось маховичка имеет на концах винтовые нарезки шага h противоположного направления и проходит через две гайки, шарнирно прикрепленные к двум вершинам стержневого ромба со стороною a; верхняя вершина ромба закреплена неподвижно, нижняя прикреплена к горизонтальной плите пресса. Определить силу давления пресса на сжимаемый предмет в момент, когда угол при вершине ромба равен 2α.
