Решение задачи 46.10 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Аналитическая механика → Принцип возможных перемещений)

Условие задачи

В кулисном механизме при качании рычага OC вокруг горизонтальной оси O ползун A, перемещаясь вдоль рычага OC, приводит в движение стержень AB, движущийся в вертикальных направляющих K. Даны размеры: OC=R, OK=l. Какую силу Q надо приложить перпендикулярно кривошипу OC в точке C для того, чтобы уравновесить силу P, направленную вдоль стержня AB вверх?

<< задача 46.9 || задача 46.11 >>

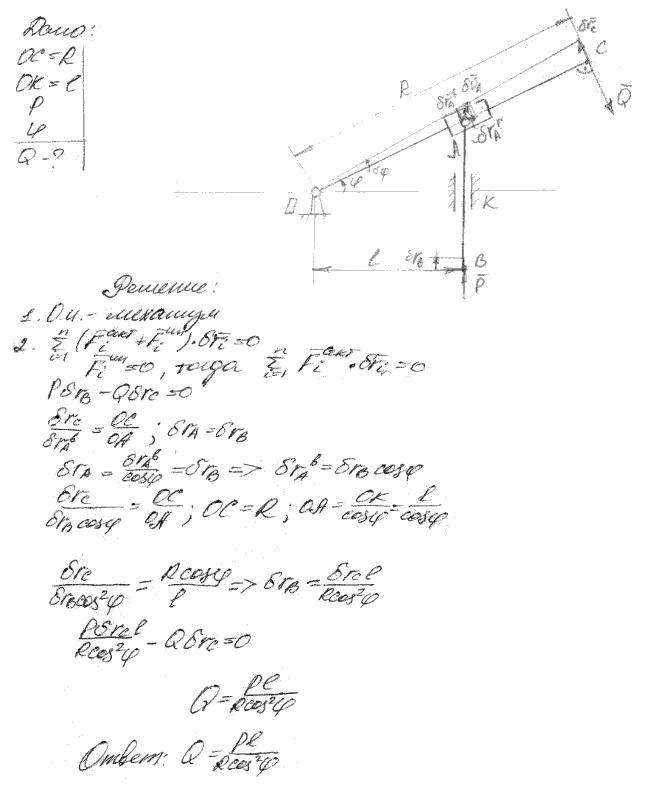

Решение задачи

Мещерский 46.10 - Принцип возможных перемещений
