Решение задачи 3.23 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Плоская система сил → Параллельные силы)

Условие задачи

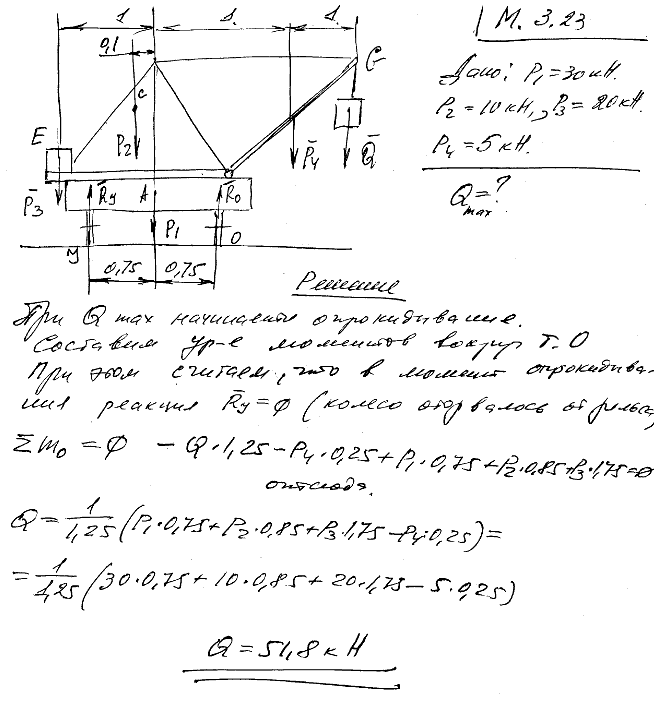

Железнодорожный кран опирается на рельсы, расстояние между которыми равно 1,5 м. Вес тележки крана равен 30 кН, центр тяжести ее находится в точке A, лежащей на линии KL пересечения плоскости симметрии тележки с плоскостью рисунка. Вес лебедки B крана равен 10 кН, центр тяжести ее лежит в точке C на расстоянии 0,1 м от прямой KL. Вес противовеса D равен 20 кН, центр тяжести его лежит в точке E на расстоянии 1 м от прямой KL. Вес укосины FG равен 5 кН, и центр тяжести ее находится в точке H на расстоянии 1 м от прямой KL. Вылет крана LM=2 м. Определить наибольший груз Q, который не опрокинет крана.
