Решение задачи 2.54 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Плоская система сил → Силы, линии действия которых пересекаются в одной точке)

Условие задачи

Земляная насыпь подпирается вертикальной каменной стеной AB. Найти необходимую толщину стены a, предполагая, что давление земли на стену направлено горизонтально, приложено на 1/3 ее высоты и равно 60 кН/м (на метр длины стены); удельный вес кладки 20 кН/м3.

Стена должна быть рассчитана на опрокидывание вокруг ребра A.

<< задача 2.53 || задача 2.55 >>

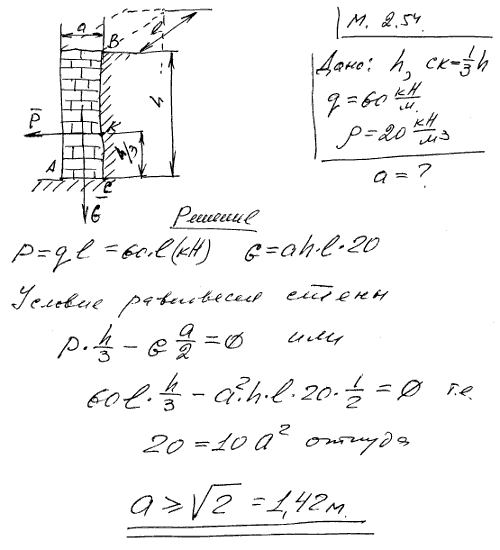

Решение задачи

Мещерский 2.54 - Силы, линии действия которых пересекаются в одной точке на плоскости
