Условие задачи

Оконная рама AB, изображенная на рисунке в разрезе, может вращаться вокруг горизонтальной оси шарнира A и своим нижним краем B свободно опирается на уступ паза. Найти реакции опор, если дано, что вес рамы, равный 89 Н, приложен к середине C рамы и AD=BD.

<< задача 2.27 || задача 2.29 >>

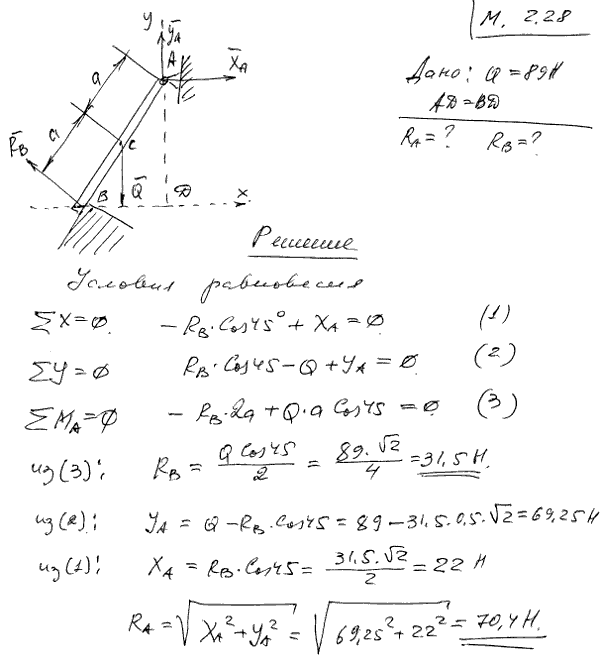

Решение задачи

Мещерский 2.28 - Силы, линии действия которых пересекаются в одной точке на плоскости
