Условие задачи

Однородный стержень AB прикреплен к вертикальной стене посредством шарнира A и удерживается под углом 60° к вертикали при помощи троса BC, образующего с ним угол 30°. Определить величину и направление реакции R шарнира, если известно, что вес стержня равен 20 Н.

<< задача 2.25 || задача 2.27 >>

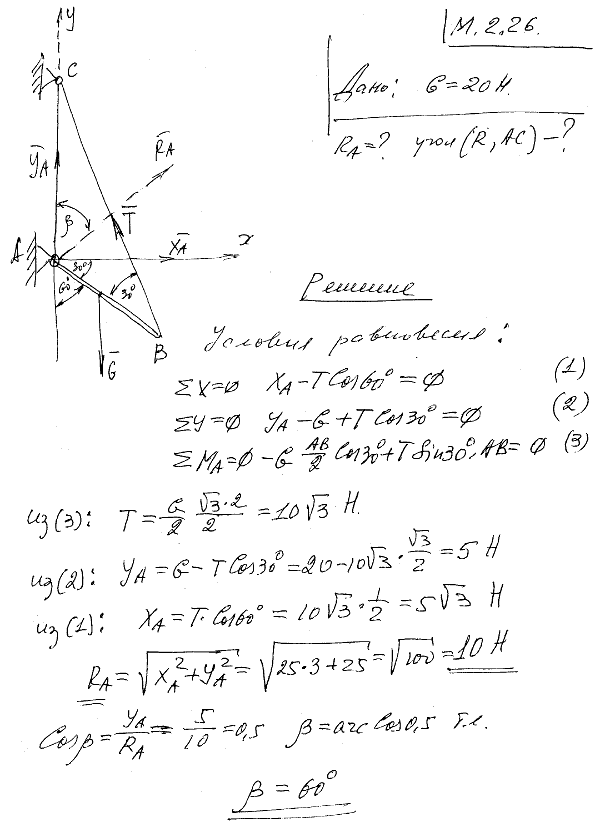

Решение задачи

Мещерский 2.26 - Силы, линии действия которых пересекаются в одной точке на плоскости
