Условие задачи

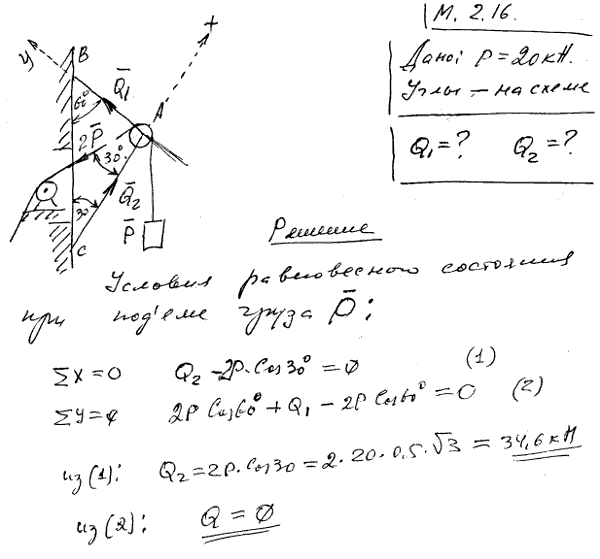

Груз P=20 кН поднимается магазинным краном BAC посредством цепи, перекинутой через блок A и через блок D, который укреплен на стене так, что угол CAD=30°. Углы между стержнями крана: ABC=60°, ACB=30°. Определить усилия Q₁ и Q₂ в стержнях AB и AC.
