Решение задачи 18.9 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Плоское движение твердого тела → Ускорения точек твердого тела в плоском движении. Мгновенный центр ускорений)

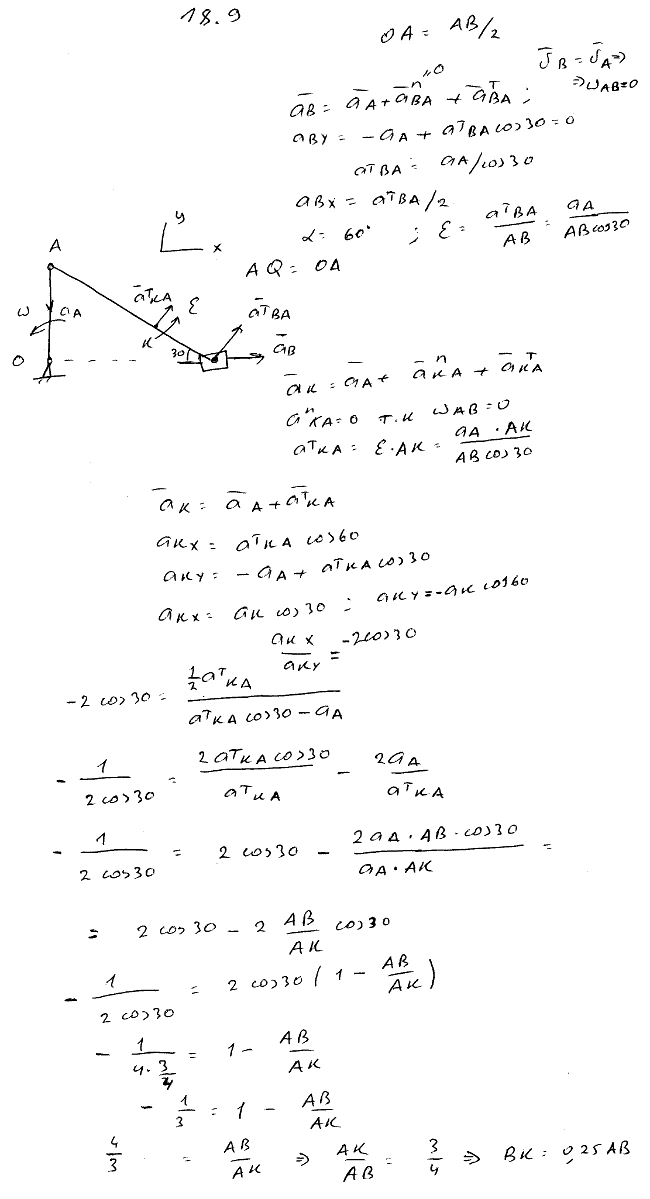

Условие задачи

Длина шатуна AB кривошипно-ползунного механизма в два раза больше длины кривошипа OA. Определить положение точки шатуна AB, ускорение которой направлено вдоль шатуна, в момент, когда кривошип перпендикулярен направляющей ползуна, кривошип OA вращается равномерно.
