Условие задачи

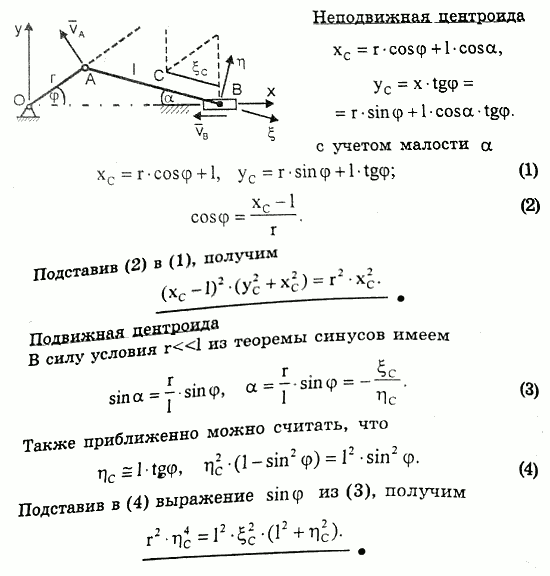

Найти приближенные уравнения неподвижной и подвижной центроид шатуна AB кривошипного механизма, предполагая, что длина шатуна AB=l настолько велика по сравнению с длиной кривошипа OA=r, что для угла ABO=α можно принять sin α=α и cos α=1; оси координат указаны на рисунке.
