Решение задачи 14.15 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Простейшие движения твердого тела → Преобразование простейших движений твердого тела)

Условие задачи

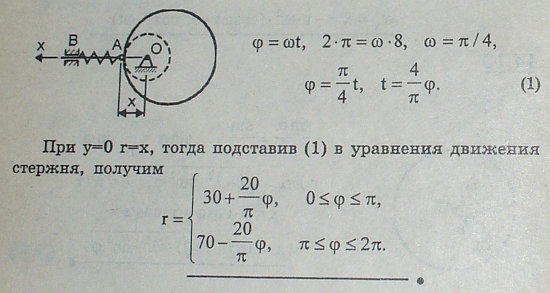

Кулак, равномерно вращаясь вокруг оси O, создает равномерное возвратно-поступательное движение стержня AB. Время одного полного оборота кулака 8 с, уравнения движения стержня в течение этого времени имеют вид (x — в сантиметрах, t — в секундах)
x = 30 + 5t, 0 ≤ t ≤ 4,
x = 70 - 5t, 4 ≤ t ≤ 8.
Определить уравнения контура кулака и построить график движения стержня.
