Условие задачи:

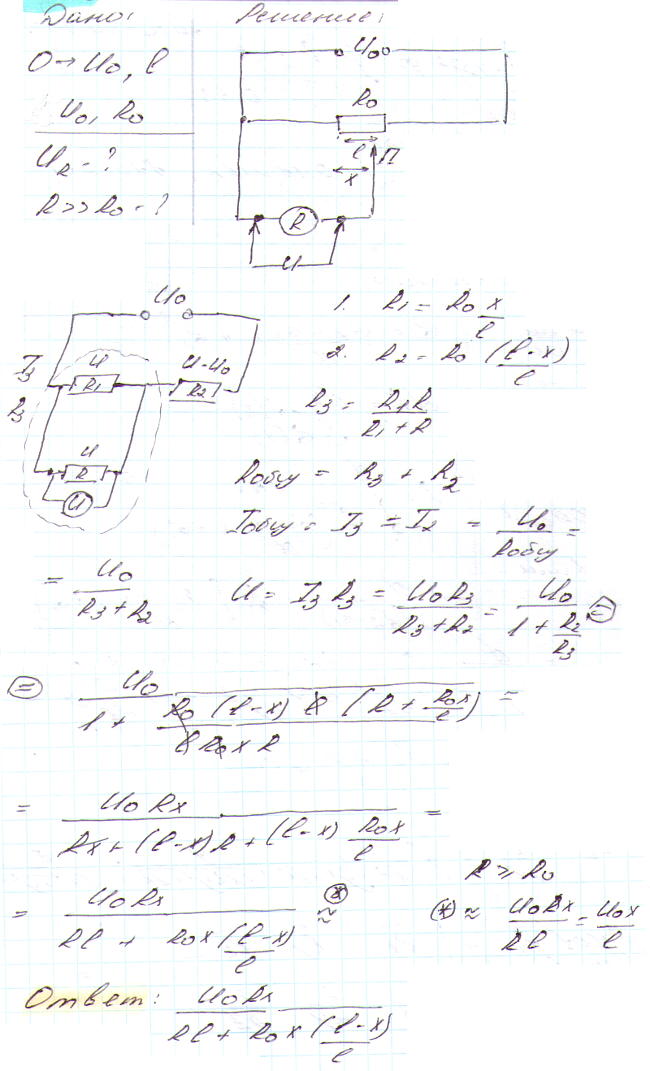

На рис. 3.28 изображена схема потенциометра. С помощью этого устройства можно регулировать подаваемое на прибор, имеющий сопротивление R, напряжение U в пределах от 0 до U₀, где U₀ — напряжение источника постоянного тока. В простейших потенциометрах сопротивление R₀ выполняется в виде однородной проволоки, по которой скользит ползунок П. Найти напряжение U, снимаемое с потенциометра на прибор R, как функцию расстояния x ползунка потенциометра от конца проволоки R₀. Исследовать случай R>>R₀.
