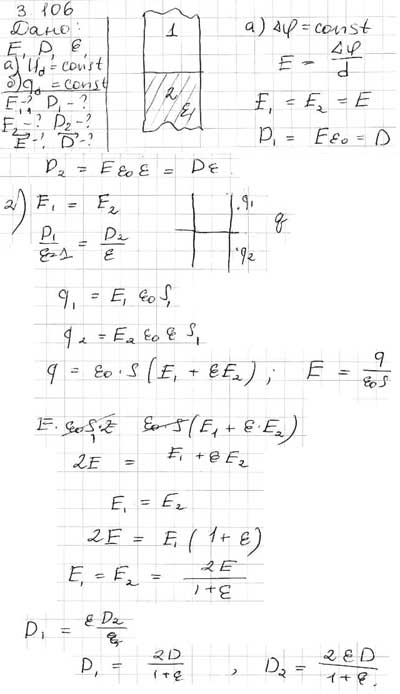

Условие задачи:

Первоначально в пространстве между обкладками плоского конденсатора имеется вакуум. В этом случае напряженность поля в зазоре равна Е, а электрическое смещение D. Затем половина зазора заполняется так, как показано на рис. 3.13 однородным изотропным диэлектриком с проницаемостью ε. Найти возникающие после этого значения Е₁ и D₁ в части зазора 1, а также значения Е₂ и D₂ в части зазора 2. Рассмотреть два случая:
а) остается прежним напряжение между обкладками,
б) остаются неизменными заряды на обкладках.
Изобразить примерный ход линий Е и D в зазоре.
